시트락집텍스 M-BAR 시스템 시공도 다운로드
모바일에서 쉽게 확인할 수 있도록 카달로그 본문을 참고 정리해보았습니다.
옮기는 과정에서 일부 테이블 CSS 및 영문 수정이 있으나 규격이나 유의사항 등 큰 변화는 없습니다.
옮긴이 | ⓒ대산우드랜드
1. 시트락집텍스?
▪ USG Boral의 선진 기술력을 바탕으로 한 무석면 석고 천장재 입니다. 기존의 집텍스 클래식과 동일한 규격 및 외관을 유지하면서 제품의 성능을 보다 향상시킨 제품이며, KS F 3504에 근거한 모든 성능 및 불연성능을 충족하는 제품입니다. 또한 한국환경산업기술원으로부터 환경표지 인증을 받았을 뿐만 아니라 공기청정협회로부터 친환경 건축자재 최우수 등급을 받은 친환경 제품입니다.
2. 특징
▪ 고급스런 마감을 위한 면취 처리로 평활도 및 조인트 마감이 완벽합니다.
▪ 환경표지인증 및 친환경건축자재 인증 받은 제품입니다.
▪ 석면 등의 유해 성분이 포함되지 않아 신고 없이 철거가 가능합니다.
▪ 가볍고 강도가 우수하여 시공이 용이합니다.
▪ KS 인증 제품이며, 불연 제품으로 사용에 제약이 없습니다.
▪ 나사못 시공 시 분진이 적어 시공자의 눈을 보호합니다.
▪ M-bar 공법에 적합한 자재로 추가적인 자재 및 공법 변경이 필요없습니다.
3. 규격
| 구분 | 두께(mm) | 폭 x 길이(mm) | 비고 |
| M-Bar공법 | 9.5 | 300 x 600 | 1박스(18매) |
4. M바 시공방법
①앵커 설치
천장 바닥면에 900~1,200mm 간격 고정 위치를 표시하고 앵커를 설치한다.
②테두리 몰딩선 표시
마감 높이와 수평 등을 고려한 천장 테두리 몰딩선을 먹줄로 표시한다.
③몰딩 설치
벽 몰딩을 고정못을 이용하여 최대 600mm 간격으로 고정한다.
④행거볼트 설치
설치된 앵커에 행거 및 행거볼트를 설치하고 전등을 설치할 위치를 설정한다.
⑤커튼박스 설치
커튼박스가 있는 경우 시방대로 설치한다.
⑥설비 설치 위치 설정
전등이나 덕트 디퓨저, 스피커, 스프링쿨러 등 설비 설치 위치를 설정한다.

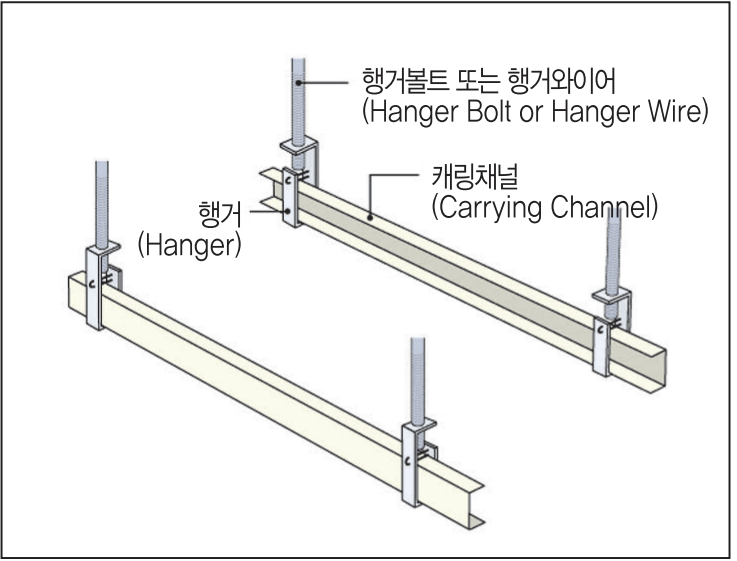

⑦캐링 채널 설치
행거에 캐팅 채널을 고정한다.
⑧마이너 채널 설치
필요에 따라 마이너 채널(2,000~3,000mm)간격을 사용하여 천장틀을 일체화한다.
⑨M-바 설치
M-바 클립을 사용하여 M-바를 300mm 간격으로 캐팅 채널에 고정한다.
⑩시트락 집텍스 천장재 설치(마무리)
20mm 나사못을 사용하여 300mm 간격으로 천장재를 M-바에 고정한다.
마무리는 20mm 나사못이 되겠습니다.
5. 시공 시 유의사항
▪ 창호 및 유리 공사가 완료(상대습도 80% 이하)된 후 시공한다.
▪ 시트락 집텍스 배면의 화살표 방향을 준수한다.
▪ 공구 미사용 시 반드시 잠금장치를 실시하고 안전사고에 최대한 주의한다.
▪ 시트락 집텍스 시공 후 주기적인 환풍 및 통풍을 실시하여 천장 변형 및 곰팡이 발생에 주의한다.
6. 물성표
| 시험항목 | 단위 | 시험결과 | 시험방법 |
| 치수(두깨) | mm | 9.5 | KSF 3504 : 2012 |
| 함수율 | % | 0.4 | KSF 3504 : 2012 |
| 휨파과하중 | N | 368 | KSF 3504 : 2012 |
| 내변퇴색성 | 호 | 4 | KSF 3504 : 2012 |
| 불연재료 | - | 적합 | KSF 3504 : 2012 |
| 준불연재료 | - | 적합 | KSF 3504 : 2012 |
6. 용도
▪ 사무실, 학교, 병원 등 천장에 적용
▪ M-바 시스템에 적용

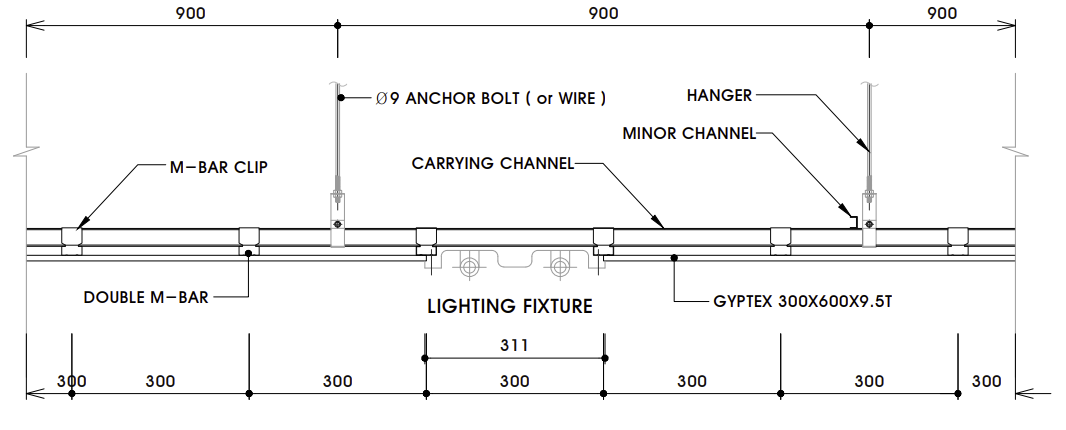

7. 시공도
8. 시험성적서
9. 참고
