마이톤 T-바 시공방법(사진,상세설명)
모바일에서 쉽게 확인할 수 있도록 HWP파일의 시방서 본문을 참고 정리해보았습니다.
옮기는 과정에서 일부 테이블 CSS 및 영문 수정이 있으나 규격이나 유의사항 등 큰 변화는 없습니다.
옮긴이 | ⓒ경량맨
1. T-Bar 시스템?

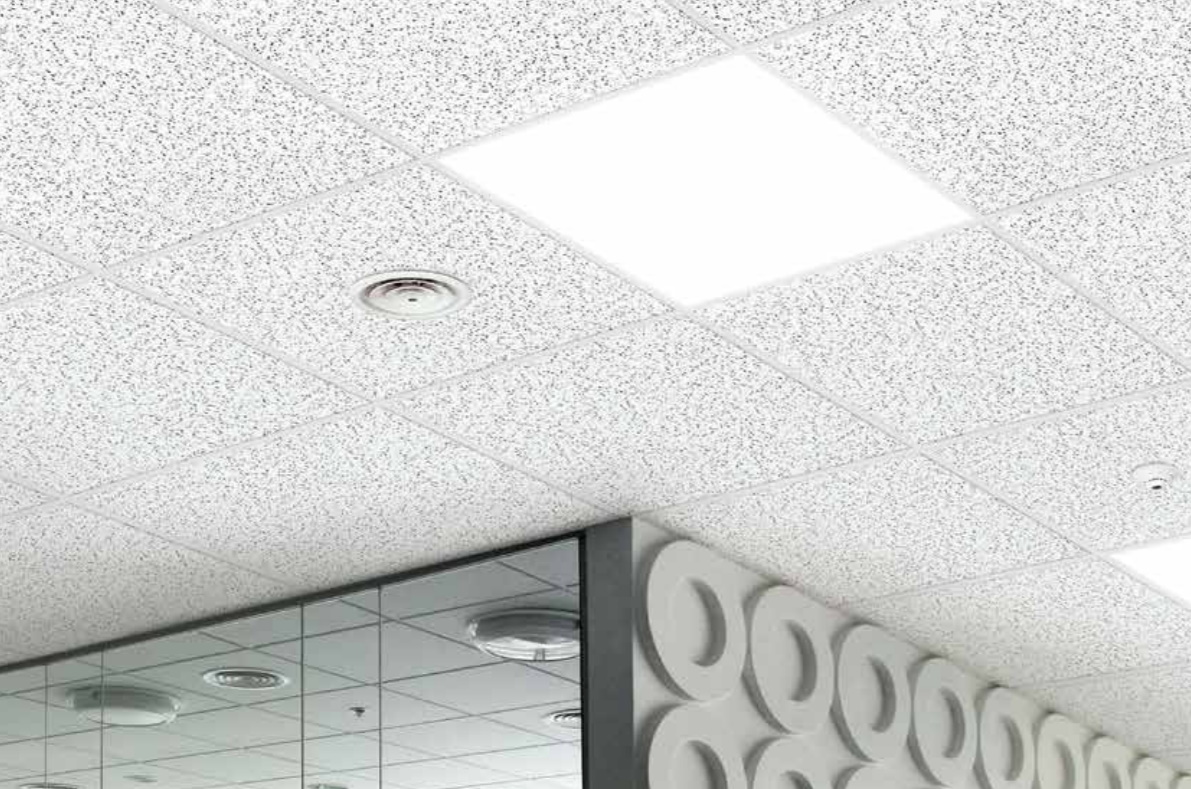

메인 T-Bar와 크로스 T-Bar를 모듈화 된 격자모양의 경량틀을 형성한 후 마이톤을 얹어 마감하는 공법.
시공이 빠르고 간편하며 천장 내부에 설치된 배선, 배관 등의 점검이 용이하여 천장 내부 설비가 복잡한 천장에 적합한 공법이에요.
2. 특징
시공이 빠르고 간편하다.
천장내부에 설치된 배선, 배관등의 점검이 용이하므로 시공 후 유지관리 및 보수가 쉽다.
특성 : 흡음성, 단열성, 치수안정성, 불연성, 경량성, 시공성
3. 규격
| 구분 | 두께 (mm) | 폭 x 길이 (mm) | 가공형태 |
| T-Bar 공법 |
15 | 634 x 634 603 x 603 | Square / Reveal |
| 594 x 594 | Rectangular Reveal | ||
| 634 x 1270 603 x 1210 | Square | ||
| 19 | 603 x 603 | 3-Step | |
| 593 x 1193 | Reveal |
4. 시공방법
1) 건물 중심선 설정
현장 천장면을 정밀하게 실측한 후에 등라인, 디퓨져 위치 등 타공정 확인 후 중심선을 설정.
2) 스트롱 앙카 고정
설정된 중심선을 기준으로 캐링찬넬의 설치 방향을고려하여 스트롱 앙카(Ø9.5)를 @900~1,200㎜
간격으로 거푸집에 설치.
3) 몰딩 라인 레벨 체크
물 수평 방법이나 Level기 사용하여 도면에 의한 천장 높이에 맞춰 몰딩 라인을 설정하여 먹메김.
4) 벽 몰딩 부착
먹줄에 따라 콘크리트 못을 사용하여 (@300㎜) 벽몰딩을 커튼 박스등의 시설물을 고려하여 부착.

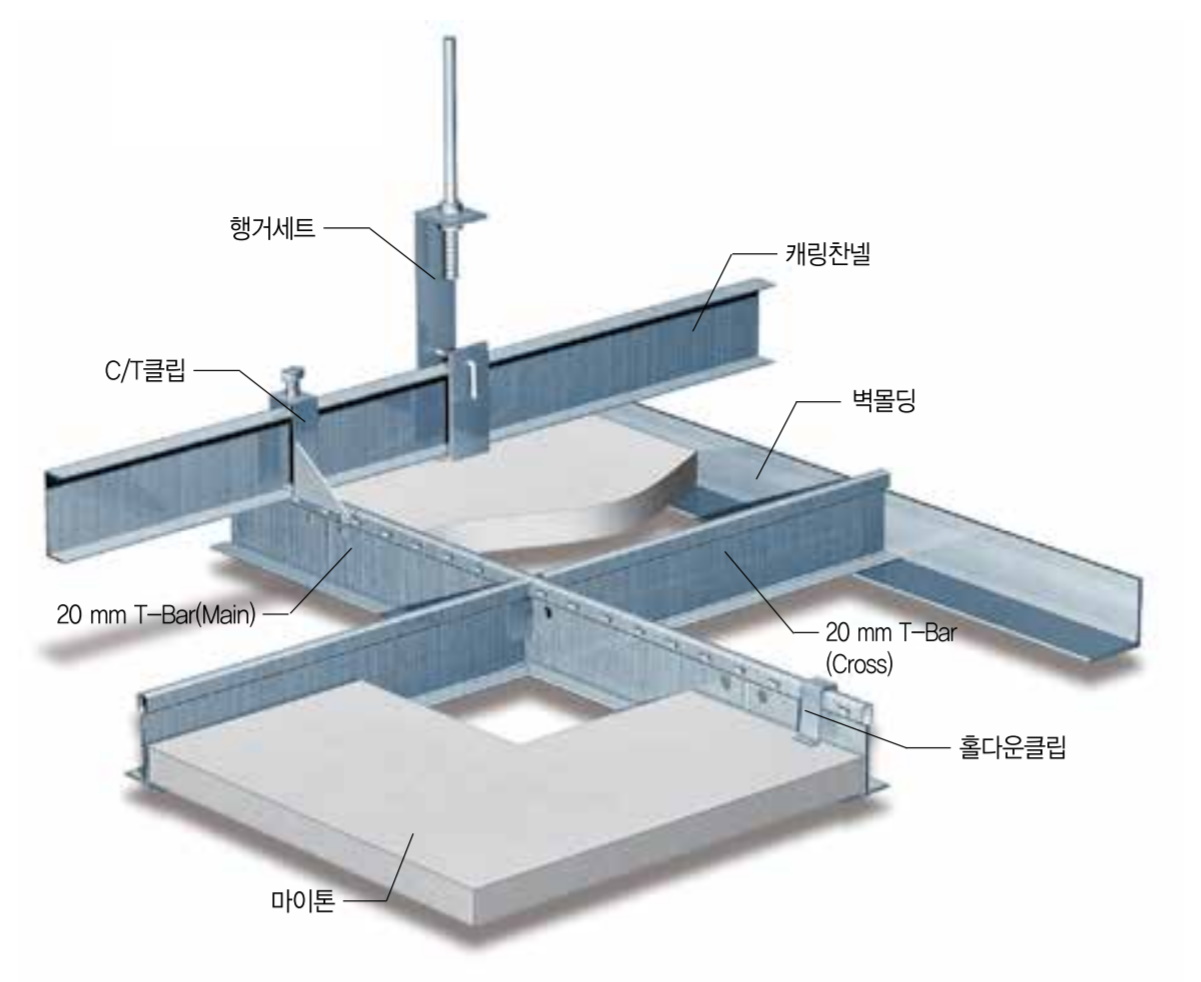

5) 천장틀 설치
① 직접현수공법(Wire 공법)
└ 행거와이어(Ø3.5), 조절 스프링(0.4)을 연결 조립한 행거 셋트를 스트롱앙카 또는 인서트에 볼트 로 고정. 마감 천장 높이를 고려하여 조절 스프링으로 조절.
② 간접현수공법(Carrying 공법)
└ 행거볼트를 스트롱앙카 또는 인서트에 고정시키고 행거를 연결.
└ 천장높이를 고려하여 행거 너트로 조정.
└ 행거에 캐링찬넬을 @900~1,200㎜간격으로 설치.
└ 시공면적이 넓은 경우 캐링찬넬에 @2,000~3,000㎜ 간격으로 마이너 찬넬을 설치
6) 커튼 박스 설치
사양에 따라 용도에 적합한 제품을 용접 또는 별도의 고정방법을 사용하여 설치.
7) 등라인 설치
등라인 설정 사양에 따라하되 전기 및 설비 관계자와 협의하여 진행.
8) 메인 T-Bar 설치
시공 중심선에 실을 띄운후 메인 T-Bar를 제품의 규격 및 등라인에 맞춰 @610㎜(600㎜ or 640㎜)또는
1,220㎜(1,200㎜ or 1,280㎜)간격으로 설치.
9) 크로스 T-Bar 설치
① 메인 T-Bar의 홀에 크로스 T-Bar을 끼워 설치합니다.
② 크로스 T-Bar 설치시 메인 T-Bar의 홀이 다른 메인
T-Bar의 센터선과 일치 되어야 하며, T-Bar간의 직각도 유지와 크로스 T-Bar의 TIP끼리 완전히
결착 되었는지 확인.
10) 마이톤 설치
① 설치된 천장틀의 수평을 물 수평기 또는 레벨기로 맞추고 조절스프링 또는 행거세트의 너트를
조정하여 T-Bar의 마감 높이를 정확히 맞춘다.
② 메인 T-Bar 및 크로스를 설치 완료한 후 마이톤을 T-Bar에 올려놓고 Hold Down Cilp을 끼워 고정.
5. 자재의 보관
1) 상대 습도 80%이하의 상태에서 보관.
2) 물이나 습기의 영향을 받지 않는 항상 건조하고 청결한 장소에 보관.
3) 모서리 부분의 파손에 주의.
4) 벽면으로 부터 1m이상 덜어지게 하고, 바닥에 깔판을 놓은 후 방습 Sheet를 깔고 보관.
6. 시공시 환경 조건
1) 시공시의 온도는 30℃이하, 상대 습도 80% 이하를 유지.
2) 건물내부의 모든 수장공사가 완료된후 시공.
3) 창호공사가 완료되어 유리가 끼워진 다음 시공.
4) 시공 전후로 공조시설을 가동하여 실내온도 및 상대습도를 적정수준으로 유지.
7. 시공시 유의사항
1) 배선, 배관 공사는 마이톤 시공전에 완료하도록 작업순서를 맞춘다.
2) 로트넘버를 미리 확인하고 층별 구분 시공토록한다.
3) 마이톤 배면의 화살표 방향에 맞추어 시공한다.
4) 시공후 실내의 습기에 의한 천장판 변형을 방지하기 위해 3일 간격으로 주기적인 환기 실시한다.
