아트사운드 벽체/천장 시공방법 상세도 M-바 다운로드

모바일에서 쉽게 확인할 수 있도록 카달로그 본문을 참고 정리해보았습니다.

옮기는 과정에서 일부 테이블 CSS 및 영문 수정이 있으나 규격이나 유의사항 등 큰 변화는 없습니다.

옮긴이 | ⓒ대산우드랜드

아트사운드 카탈로그(Artsound catalogue)_1906.pdf

1. 아트사운드?

아트사운드(ArtSound)는 흡음성능이 우수한 유공석고보드입니다. 듀얼타공 기술로 제품의 마감 품질을 높이고, 흡음성능을 구현하였습니다. 또한 후면에 접착된 흡음부직포를 통해 흡음성능을 한단계 업그레이드하였습니다. ,22가지의 다양한패턴으로 생산되어 실내의 용도와 구조에 맞게 선택하여 사용할 수 있습니다. NRC 값은 0.5이상이며 배후에 그라스울 등을 설치하면 더욱 뛰어난 흡음성능을 구현할 수 있습니다. 흡음성능 뿐만 아니라 공간의 심미적 기능을 향상시켜 주는 자재로 사무실, 강당, 체육관 그리고 문화시설에서 주로 적용되고 있습니다.

2. 특징

• 창조적인 공간 연출 가능

• 실내의 크기와 용도에 따라 적합한 패턴 검토 가능

• 다른 흡음건축자재에 비해 저렴하여 가격대비 높은 만족도

• 석고보드 시공과 동일하여 석고보드 시공자 누구나 쉽게 시공 가능

• 국내 생산 제품으로 원하는 시기에 시공 가능

• 아름답고 조용한 공간에서 편안하게 공간 이용 가능

• 인체에 무해한 FGD로 제조한 제품으로 건물 이용자에게 안전

3. 규격

구분	두께 (mm)	폭 x 길이 (mm)	비고
원형타공	12.5	900 x 1800	1등분/2등분/8등분
원형타공	12.5	1200 x 2400	1등분/2등분/8등분
사각타공	12.5	900 x 1800	2등분/8등분
사각타공	12.5	1200 x 2400	2등분/8등분

4. 아트사운드 천장 시공방법

①아트사운드를 설치할 경량철골 천장틀을 설치합니다.

②300mm 간격으로 M-bar를 설치합니다.

③300mm 간격내로 나사못을 이용하여 M-바에 아트사운드를 고정합니다.

④이음매 부위에 조인트 테이프를 부착합니다.

⑤이음매 부위에 조인트 컴파운드를 도포합니다.

⑥이음매 부위 컴파운드 도포 건조 후 페인트를 도포하여 시공을 마무리합니다.

5. 아트사운드 벽체 시공방법

①상하부 러너 및 스터드 시공

②단열재 시공(필요시)

③아트사운드 시공

④이음매 부위 조인트테이프 부착

⑤이음매 부위 조인트 컴파운드 시공

⑥페인트 마감

6. 시공 시 유의사항

① 시공하기 전, 전등 및 통풍시설 등의 선을 고려하여 기본 배치 계획을 하시기 바랍니다. ② 아트사운드 시공을 하시고 한국 유에스지 보랄(주)의 석고보드로 주변 마감처리를 하시면 보다 깨끗한 미관효과를 보실 수 있습니다. ③ 아트사운드 뒷면에 단열재를 시공하실 때에는 습기에 손상 되지 않은 제품을 사용하시기 바랍니다. ④ 천장 작업 후 천장 시스템 위로 올라가거나 밟지 마십시오.

7. 이음매 처리 및 페인트

•아트사운드의 이음매 처리는 일반 테파드 보드의 이음매 처리와 동일합니다. •아트사운드의 최상의 마감을 위하여 한국 유에스지 보랄(주)는 롤러로 페인트를 도포 하시길 추천해드립니다. 롤러페인트 도포는 아트사운드의 흡음 성능을 보호하며 전체 면적을 깨끗하고 일률적으로 마감할 수 있는 기법입니다.

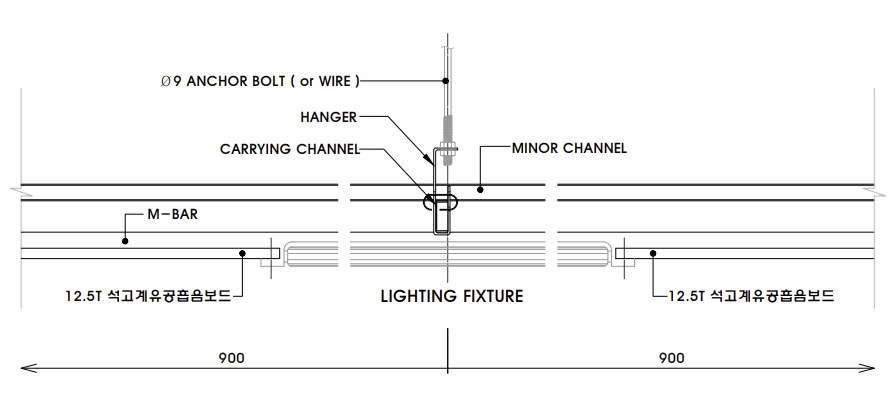

8. 시공도

KR-CAP-001.pdf

0.17MB
